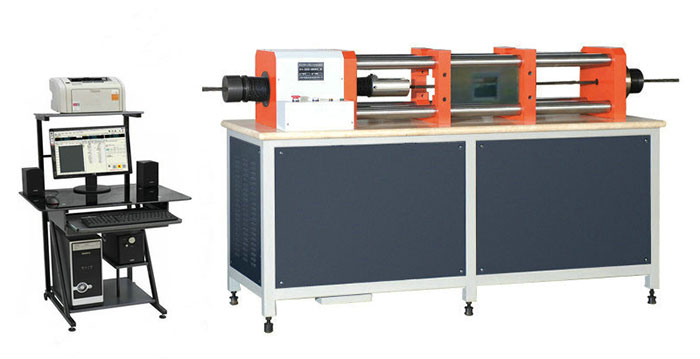

臥式橫拉鋼絞線松弛試驗機

一、產品簡介微機控制鋼絞線松弛試驗機是進行預應力鋼絲、PC鋼棒及鋼絞線松弛試驗的新型設備。采用微機控制試驗過程，數據自動采集及自動處理，減少了人員的勞動強度，增加...

產品詳情

一、產品簡介

　　微機控制鋼絞線松弛試驗機是進行預應力鋼絲、PC鋼棒及鋼絞線松弛試驗的新型設備。

　　采用微機控制試驗過程，數據自動采集及自動處理，減少了人員的勞動強度，增加了試驗準確性，是企業、科研院所理想的試驗設備。該設備配置適當附件還可以做其它試樣的拉伸和壓縮試驗。

　　鋼絞線松弛試驗機主要用于鋼絞線的松弛試驗，可檢測鋼絞線及其它金屬線材的單軸拉伸松弛強度等特性。可廣泛用于質檢部門、建筑施工單位、鋼鉸線和鋼筋生產企業，是現代建筑力學試驗的新型試驗設備。

　　滿足GB-T5223-2014《預應力混凝土用鋼絲》，GB/T10120-1996《金屬應力松弛試驗方法》及GB/T21839-2008《預應力混凝土用鋼材試驗方法》。

　　二、產品特點

　　鋼絞線松弛試驗機采用臥式橫拉結構，四根主光杠矩形排列，作為立式松弛試驗機的升級、改進產品，其操作更加直觀、簡便、an全。

　　加長的拉伸空間，試樣長度在2100mm以上，提升了試驗結果的準確度。

　　2倍于zui大試驗力的主體框架，避免了由于結構框架發生松弛而帶來的試驗誤差，增加試驗的準確性。

　　鋼絞線松弛試驗機采用可自鎖蝸輪蝸桿結構，無間隙滾珠絲杠，結構緊湊效率高。

　　松弛試驗要求的恒溫和無震動的條件容易滿足。

　　該機采用調速精度高、性能穩定的全數字伺服調速系統及伺服電機作為驅動系統，控制器作為控制系統核心。

　　以WINDOWS為操作界面的控制與數據處理軟件，實現試驗力、試驗力峰值、橫梁位移、試驗變形及試驗曲線的屏幕顯示，所有試驗操作均可以通過鼠標在計算機上自動完成。

　　鋼絞線松弛試驗機良好的人性化設計使試驗操作更為簡便。

　　三、技術參數及規格

　　1、zui大試驗力（kN）： 300

　　2、鋼絞線松弛試驗機試驗力等級： 1級

　　3、試驗力示值精度：≤±1

　　4、變形測量范圍：0～10mm

　　5、變形測量精度：±0.5%

　　6、引伸計：1000mm

　　7、拉伸行程： 0-200

　　8、拉伸試驗空間： 2500

　　9、鋼絞線松弛試驗機變形測量分辨率： 0.01

　　10、夾頭移動速度（mm／min）： 0-50

　　11、夾持試樣直徑范圍：Φ11.10（小規格特殊定制）

　　12、主機外形尺寸（約長／寬／高）（mm）： 2900/900/700/

　　13、總功率（KW）：1.5

　　14、試驗時間1000

　　五、鋼絞線松弛試驗機配置

　　1、伺服驅動器和伺服馬達

　　2、負荷傳感器一臺

　　3、數字式測變形裝置一套

　　4、鋼絞線松弛試驗機專用測控軟件一套（帶溫控）

　　5、減速機一臺

　　6、高轉矩、無齒隙圓弧齒型帶和帶輪一套

　　7、計算機：聯想電腦一臺

　　8、打印機：HPA4彩色噴墨打印機一臺

　　9、主機一臺（本公司自產）

　　夾具一套（滿足Φ11.10、12.70、15.24mm）

　　10、中文Windows平臺下的試驗軟件包

　　鋼絞線松弛試驗機技術文件說明書（說明書、合格證、裝箱單）
